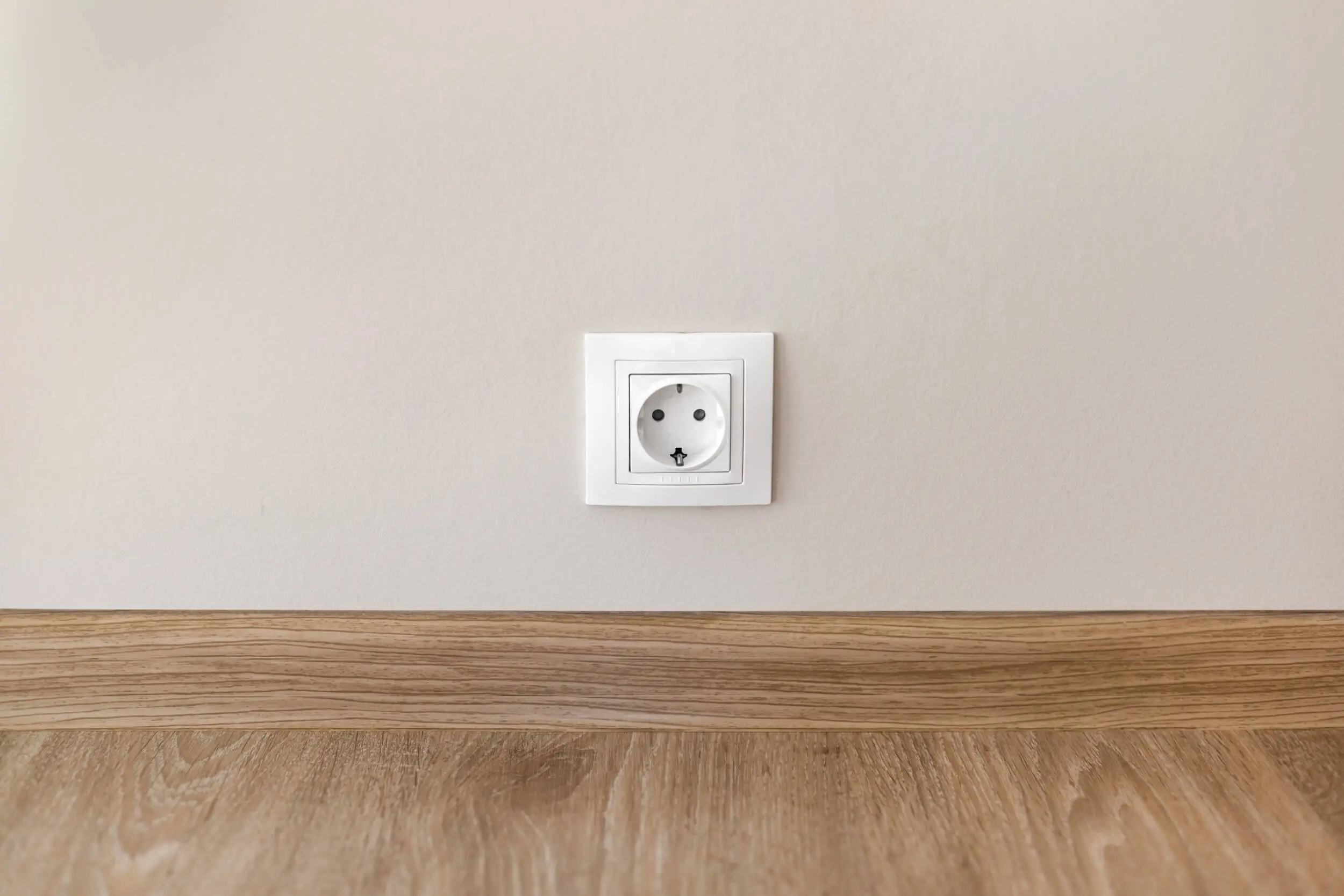

Enchufe con interruptor en un solo mecanismo

Aunque parezca una pequeña mejora, lo cierto es que este tipo de mecanismo mixto —interruptor + enchufe— puede marcar una diferencia notable, tanto en seguridad como en ahorro energético. En este artículo vamos a explicar qué es, cómo se instala, qué modelos existen, y por qué puede ser interesante para viviendas, oficinas o negocios. Y si además cuentas con una asesoría energética, el potencial de optimización se multiplica.

¿Qué es un enchufe con interruptor?

Un enchufe con interruptor es un dispositivo eléctrico que combina, en un solo mecanismo o caja, una toma de corriente —enchufe— y un interruptor que permite cortar o activar el paso de corriente hacia esa toma. Es decir, en lugar de desenchufar un aparato cada vez que quieras dejar de consumir energía, puedes simplemente apagar el interruptor.

Este tipo de dispositivos son especialmente útiles cuando se quiere tener mayor control sobre el uso energético de ciertos electrodomésticos o aparatos. Por ejemplo, puedes instalar uno de estos mecanismos para apagar completamente el router, la cafetera o la televisión sin necesidad de desenchufarlos.

¿Dónde se suelen utilizar?

Son muy habituales en dormitorios —para lámparas de mesita—, cocinas —para pequeños electrodomésticos—, oficinas —para impresoras o monitores—, o en zonas comunes de edificios donde se busca controlar mejor los puntos de consumo.

Diferencias entre enchufe, interruptor y conmutador

Para entender bien la utilidad de este mecanismo conjunto, conviene repasar qué función cumple cada uno por separado:

• Enchufe: es la toma de corriente donde se conecta un dispositivo eléctrico. Permite la transmisión de energía desde la red eléctrica hacia el aparato conectado.
• Interruptor: dispositivo que abre o cierra el paso de corriente a una instalación eléctrica. Normalmente controla una luminaria o toma concreta.
• Conmutador: similar al interruptor, pero permite controlar un mismo punto de luz desde dos ubicaciones diferentes —por ejemplo, en un pasillo o escaleras—.

Cuando combinamos un enchufe con un interruptor, lo que conseguimos es controlar directamente el flujo de electricidad que llega al enchufe, lo que no sería posible con un enchufe simple.

Materiales y herramientas necesarias

Antes de lanzarte a instalar un enchufe con interruptor, es importante contar con los materiales adecuados y seguir ciertas precauciones. Aquí te dejamos una lista con lo imprescindible:

Materiales

• Mecanismo doble de enchufe con interruptor —marca a elegir: Simon, Niessen, Legrand, etc.—
• Caja de empotrar —si se instala en la pared—
• Cableado eléctrico —fase, neutro y tierra—
• Tacos y tornillos para fijación

Herramientas

• Destornillador —plano y estrella—
• Pelacables o cutter
• Comprobador de tensión o multímetro
• Alicates de corte
• Cinta aislante
• Nivel

Seguridad ante todo

Antes de realizar cualquier instalación eléctrica, corta el suministro desde el cuadro eléctrico general. Usa siempre herramientas aisladas y asegúrate de que no hay corriente en la zona de trabajo.

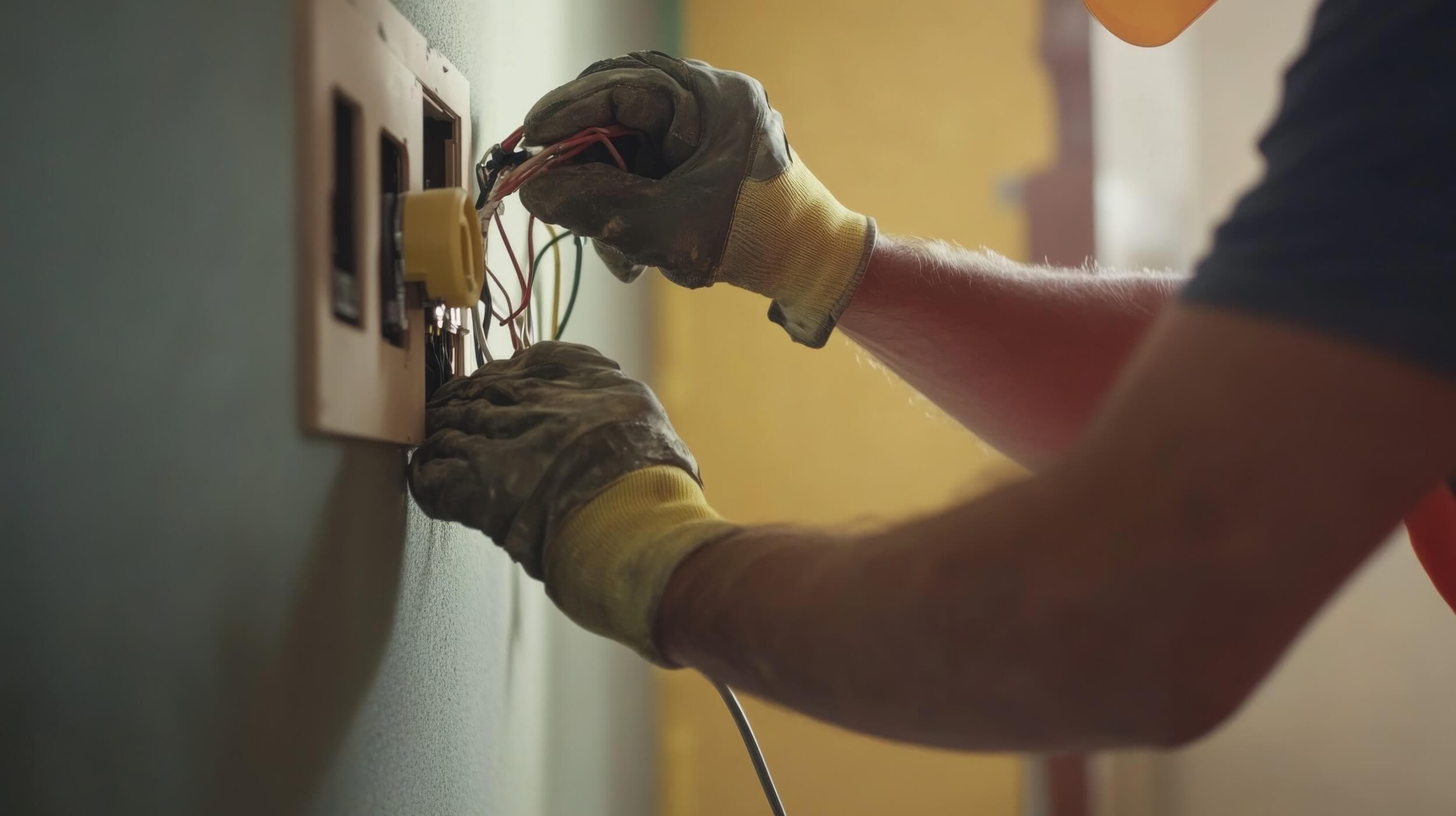

Esquema y pasos de instalación

Aunque la instalación de un enchufe con interruptor no es extremadamente compleja, requiere ciertos conocimientos básicos sobre electricidad. Aquí te explicamos paso a paso cómo hacerlo, incluyendo esquemas visuales que pueden ayudarte a entender el proceso.

Diagrama básico para instalar interruptor y enchufe

Imagina que estás mirando el mecanismo desde atrás. En el interruptor encontrarás dos conexiones: una entrada de fase —L— y una salida hacia el enchufe. El enchufe, a su vez, necesitará tres conexiones: fase, neutro y tierra.

Cuadro eléctrico ──> Fase ─┬─> Interruptor ──> Enchufe (fase)
                           └─> Neutro ────────> Enchufe
                              Tierra ────────> Enchufe

En este esquema, el interruptor controla directamente la fase que llega al enchufe, y al apagarlo, el aparato conectado deja de recibir corriente.

Conexión de cables al interruptor y al enchufe

1. Corta el suministro eléctrico desde el cuadro general.
2. Coloca la caja de empotrar —si es instalación nueva— o accede al mecanismo antiguo.
3. Conecta el cable de fase que viene del cuadro al borne de entrada del interruptor.
4. Desde la salida del interruptor, lleva un cable hasta la entrada de fase del enchufe.
5. Conecta el neutro y tierra directamente desde la caja a los bornes del enchufe.
6. Atornilla el mecanismo en la caja y asegúrate de que queda firme y bien alineado.
7. Enciende el cuadro eléctrico y prueba que el mecanismo funciona correctamente.

Cómo sacar un enchufe de un interruptor

Si ya tienes un interruptor instalado y quieres agregar un enchufe en el mismo sitio, es importante comprobar si hay espacio físico y suficiente cableado. En general, necesitarás extender el neutro y la tierra hasta el punto del enchufe. Si no hay neutro disponible, no será posible conectar un enchufe con interruptor en ese punto sin hacer obra adicional o modificar el circuito desde el cuadro.

Modelos y recomendaciones

En el mercado existen múltiples marcas y diseños de mecanismos que combinan interruptor y enchufe en una sola unidad. Aquí analizamos algunas opciones populares y respondemos preguntas frecuentes que pueden surgir antes de la instalación.

Interruptor y enchufe Simon en el mismo mecanismo

Una de las marcas más populares es Simon, especialmente por sus series 27 y 82. Sus modelos permiten elegir acabados modernos y adaptar el diseño al estilo de la vivienda. Además, los mecanismos son modulares, por lo que puedes reemplazar el interruptor o el enchufe por separado si uno de los dos deja de funcionar.

También hay versiones con luz piloto incorporada, que indican si el enchufe está recibiendo corriente, lo cual es ideal para controlar mejor el uso energético.

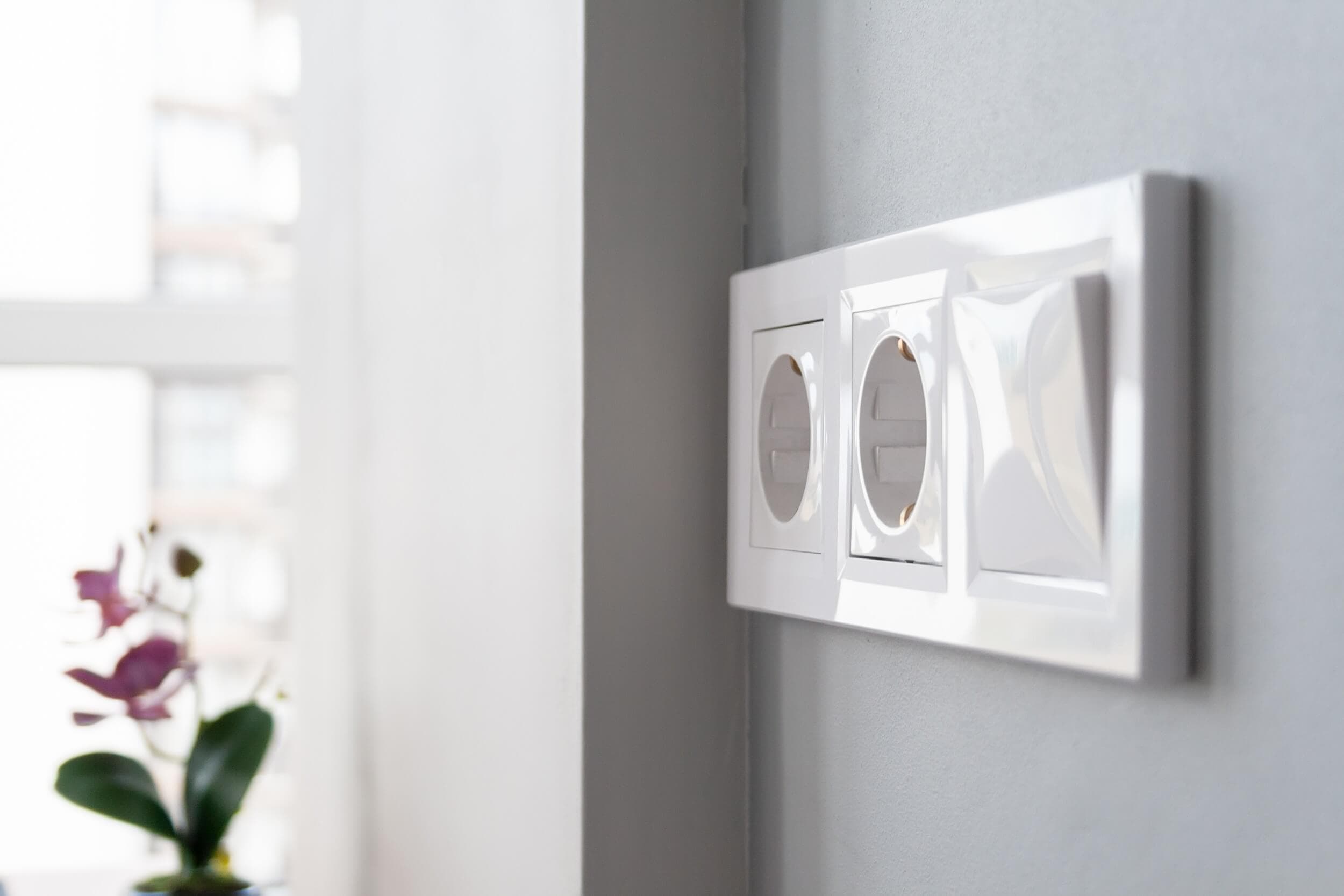

¿Cuántos enchufes se pueden poner en el mismo circuito?

Según el reglamento eléctrico de baja tensión —REBT—, en instalaciones domésticas puedes colocar hasta 6 tomas de corriente por cada circuito de 16A. Si se trata de un circuito específico para cocina o baño, conviene limitarlo a 3 o 4 enchufes para evitar sobrecargas.

Sin embargo, si tienes dudas sobre cómo distribuir los enchufes, lo mejor es consultarlo con un profesional o solicitar una asesoría energética para que revise toda tu instalación y te proponga mejoras adaptadas a tu consumo.

¿Qué es un doble cruzamiento?

Aunque no está directamente relacionado con los enchufes con interruptor, el doble cruzamiento es un sistema eléctrico que permite controlar una misma luz desde tres o más puntos diferentes. Para ello, se utilizan dos conmutadores —en los extremos— y uno o más cruzamientos —en medio—. Es común en pasillos largos o escaleras.

Si quieres combinar un doble cruzamiento con enchufes, debes tener en cuenta que el cableado se complica, y que conviene mantener separados los circuitos de iluminación y tomas de corriente para evitar interferencias y facilitar el mantenimiento.

Cómo te ayuda un asesor energético a optimizar tu instalación eléctrica

Puede que instalar un enchufe con interruptor parezca una pequeña mejora, pero la realidad es que forma parte de una estrategia más amplia de ahorro energético. Al controlar el consumo de los dispositivos que más gastan, se pueden obtener ahorros notables en la factura de la luz.

Un asesor energético no solo te ayuda a instalar mecanismos eficientes, sino que analiza todo tu sistema eléctrico, identifica los puntos de mayor consumo y propone soluciones como:

• Sustitución de mecanismos antiguos por modelos de bajo consumo
• Instalación de contadores inteligentes y controladores de potencia
• Implementación de automatismos —domótica— para optimizar el uso energético
• Asesoramiento sobre tarifas eléctricas más rentables

Además, si gestionas una comunidad de vecinos o un pequeño negocio, contar con una buena asesoría energética puede ayudarte a planificar inversiones en eficiencia, como la instalación de paneles solares, baterías o iluminación LED, todo pensado para amortizar la inversión en pocos años.

Un pequeño cambio que marca la diferencia

En este artículo hemos visto cómo un simple enchufe con interruptor puede ofrecer mucho más que comodidad: se convierte en una herramienta práctica para reducir el consumo eléctrico innecesario y mejorar la seguridad de nuestra instalación. Desde su instalación hasta los modelos recomendados, pasando por esquemas y consejos útiles, has descubierto por qué cada detalle cuenta en una instalación eficiente.

Y si realmente quieres llevar tu ahorro energético al siguiente nivel, la mejor decisión que puedes tomar es contar con una asesoría especializada. En ElectryConsulting analizamos tu situación actual, detectamos mejoras, y te acompañamos en todo el proceso para que tu factura eléctrica baje sin renunciar al confort ni a la funcionalidad. ¿Ya sabes qué aparatos podrías apagar con solo accionar un interruptor?
