Cómo un variador de frecuencia mejora la eficiencia y prolonga la vida de tus equipos
En este artículo, vamos a explicarte de forma sencilla qué es un variador de frecuencia, cómo funciona, en qué casos se recomienda su instalación y por qué puede ser un gran aliado para tu empresa. Si gestionas maquinaria eléctrica, sistemas de bombeo, ventilación o cualquier otro proceso automatizado, descubrirás que este componente puede ayudarte a mejorar la eficiencia de forma significativa. Vamos a desglosarlo paso a paso.
Qué es y para qué sirve un variador de frecuencia
Un variador de frecuencia, también conocido como VFD por sus siglas en inglés (Variable Frequency Drive), es un dispositivo electrónico que permite controlar la velocidad de un motor eléctrico ajustando la frecuencia de la corriente que lo alimenta. Tradicionalmente, un motor eléctrico funciona a una velocidad constante determinada por la frecuencia de la red eléctrica (normalmente 50 Hz en España). Sin embargo, en muchos procesos industriales no siempre se necesita que el motor funcione al 100 % de su capacidad.
Aquí es donde entra en juego el variador de frecuencia: permite ajustar la velocidad de un motor a la necesidad real del proceso. Esto no solo reduce el consumo de energía, sino que también mejora el control del sistema, prolonga la vida útil del motor y reduce el desgaste mecánico de los componentes. En otras palabras, transforma un sistema de encendido/apagado en un sistema flexible y adaptable.
Cómo funciona un variador de frecuencia
Para entender su funcionamiento, pensemos en un variador de frecuencia como un intermediario inteligente entre la red eléctrica y el motor. Su trabajo es recibir la corriente alterna (AC) de la red, convertirla en corriente continua (DC), y luego volver a transformarla en corriente alterna, pero con una frecuencia y voltaje ajustables. Este proceso se conoce como conversión AC-DC-AC.
El resultado es un suministro eléctrico que permite modificar la velocidad y el par motor de forma precisa, sin necesidad de cambiar el motor o intervenir mecánicamente. Gracias a ello, se consigue un control mucho más eficiente del proceso.
¿Cuál es la función de la frecuencia en un motor eléctrico?
La frecuencia es el factor que determina la velocidad de rotación de un motor eléctrico. Cuanto mayor es la frecuencia, más rápido gira el motor. La fórmula que lo explica es bastante sencilla:
Velocidad (rpm) = (120 × Frecuencia) / Número de polos del motor
Por eso, si cambiamos la frecuencia, podemos hacer que el motor funcione más lento o más rápido según convenga. Esto resulta especialmente útil en aplicaciones como bombas, ventiladores, cintas transportadoras o compresores.

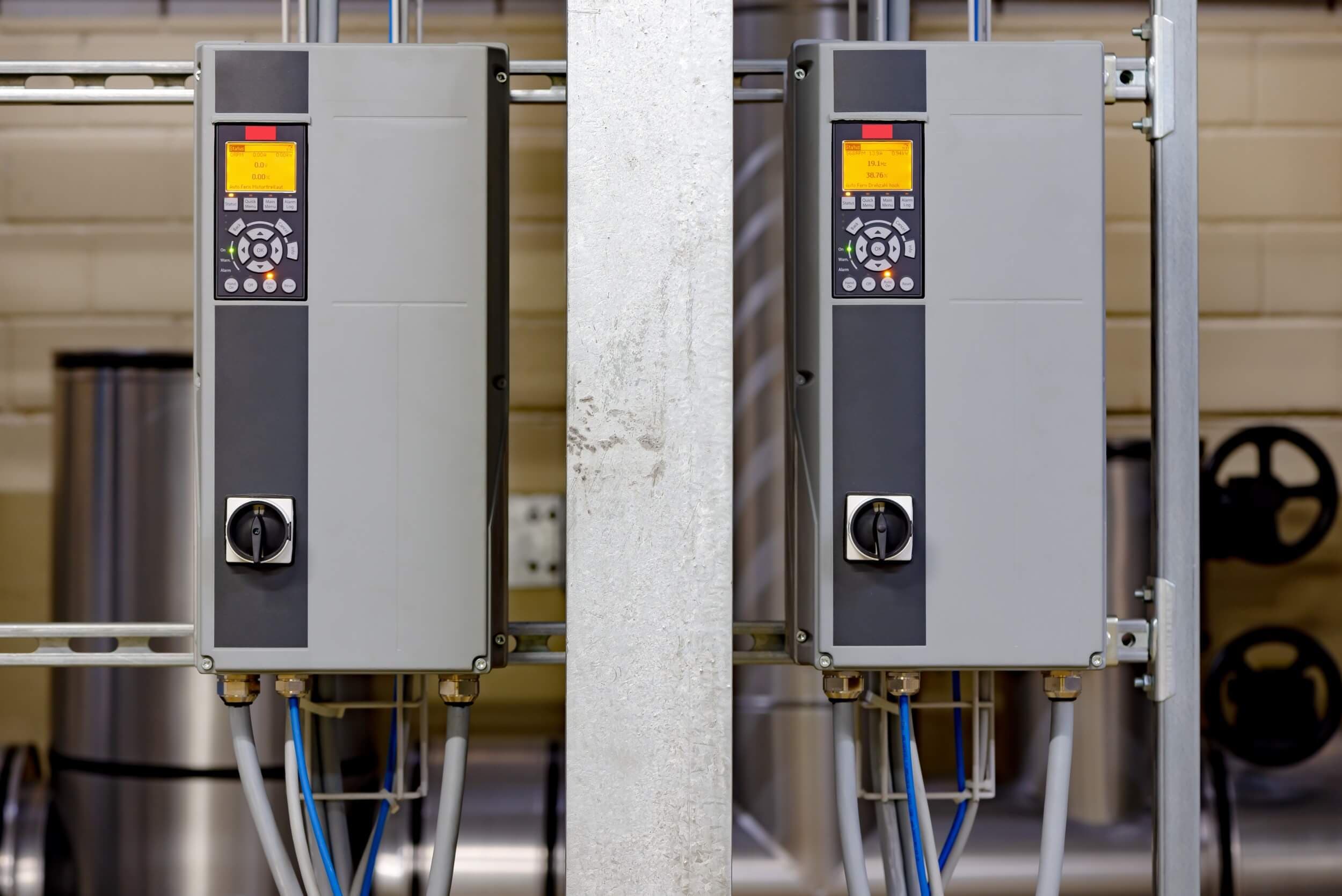

Cuándo es necesario instalar un variador de frecuencia
El uso de un variador de frecuencia se recomienda especialmente en situaciones donde la carga del motor no es constante y varía a lo largo del tiempo. Algunas señales claras de que podrías necesitar un VFD son:
- Tu instalación tiene motores que funcionan a pleno rendimiento cuando no siempre es necesario.
- Utilizas sistemas de arranque/parada frecuentes, lo que genera picos de consumo eléctrico y desgaste mecánico.
- Necesitas controlar la velocidad de producción o el flujo en sistemas como bombas o ventiladores.
- Buscas reducir el consumo energético sin cambiar la maquinaria actual.
En entornos industriales, agrícolas, de climatización o incluso en edificios inteligentes, los variadores de frecuencia se han vuelto casi imprescindibles.
Tipos de variadores de frecuencia
No todos los variadores son iguales. Dependiendo del tipo de red eléctrica y del motor que tengamos, será necesario elegir un tipo específico de variador. Los más comunes son los siguientes:
Variador de frecuencia monofásico
Este tipo de variador se alimenta con corriente monofásica (habitual en viviendas o pequeñas instalaciones) y está diseñado para controlar motores de baja potencia. Son perfectos para aplicaciones domésticas, talleres o pequeñas instalaciones donde no hay red trifásica disponible.
Variador de frecuencia trifásico
Diseñado para sistemas industriales con alimentación trifásica. Permite controlar motores de mayor potencia, por lo que es habitual verlo en fábricas, instalaciones agrícolas o cualquier entorno que requiera un trabajo continuo e intenso.
Variador de frecuencia de 220v monofásico a 380v trifásico
Una solución interesante cuando solo dispones de corriente monofásica pero necesitas alimentar un motor trifásico. Estos variadores transforman la entrada monofásica de 220V en una salida trifásica de 380V, permitiendo utilizar motores industriales en instalaciones pequeñas. Una opción cada vez más utilizada en talleres mecánicos, ascensores o sistemas de climatización.
Esquema variador de frecuencia monofásico
Un esquema típico de conexión de un variador monofásico incluye:
- Entrada de corriente monofásica (L y N).
- Conversión AC-DC a través de un rectificador.
- Filtro de entrada para reducir armónicos.
- Inversor que convierte la DC en AC variable.
- Salida al motor con frecuencia ajustable.
Este sistema permite controlar la velocidad del motor sin necesidad de realizar cambios mecánicos. Es muy útil para automatismos sencillos o donde el espacio para instalación es reducido.
Esquema variador de frecuencia trifásico
En este caso, el variador recibe alimentación trifásica (R, S y T) y sigue un proceso similar al anterior, aunque con una capacidad mayor:
- Entrada de corriente trifásica.
- Rectificador de entrada trifásico.
- Filtro de línea y banco de condensadores.
- Inversor trifásico.
- Salida regulada a motor trifásico.
Este tipo de instalación permite un control mucho más preciso del motor y se adapta a aplicaciones más exigentes.
Dónde se instala un variador de frecuencia
La ubicación del variador es un aspecto importante para garantizar su buen funcionamiento. Algunos consejos a tener en cuenta:
- Evita zonas con polvo, humedad o temperaturas extremas. Muchos variadores cuentan con ventilación forzada y pueden dañarse si no se les permite disipar bien el calor.
- Ubícalo lo más cerca posible del motor, para reducir pérdidas de energía y facilitar la instalación.
- Instálalo en cuadros eléctricos protegidos, con acceso a mantenimiento.
- Asegúrate de que haya espacio suficiente para la ventilación.
Además, dependiendo del entorno, es recomendable que tenga protección IP adecuada frente a agentes externos.
Fallas comunes en variadores de frecuencia y cómo prevenirlas
Como cualquier dispositivo electrónico, los variadores de frecuencia pueden presentar fallos si no se utilizan o instalan correctamente. Las más comunes son:
- Sobretensiones o picos de corriente: provocados por redes eléctricas inestables o arranques bruscos.
- Problemas de refrigeración: debido a una ventilación deficiente o suciedad acumulada en los ventiladores.
- Errores de programación: una mala configuración puede llevar a un funcionamiento errático del motor.
- Interferencias electromagnéticas: especialmente si no se usan filtros o cables apantallados.
- Fallos en los sensores de velocidad o feedback.
Para prevenir estos problemas, es importante realizar un mantenimiento regular, utilizar protecciones adecuadas y contar con una instalación profesional.
¿Puedes cambiar la frecuencia de la electricidad?
En condiciones normales, la frecuencia de la red eléctrica es constante y no puede modificarse: en Europa, es de 50 Hz. Sin embargo, a través de dispositivos como el variador de frecuencia, sí se puede alterar la frecuencia a nivel local, es decir, en el suministro que recibe un motor en particular. Esta capacidad de personalizar la frecuencia es precisamente la que permite ajustar la velocidad del motor y optimizar su rendimiento.
Qué debemos tener presente al instalar un variador de frecuencia
Antes de instalar un VFD, conviene tener claras algunas consideraciones clave:
- Compatibilidad del variador con el motor: en cuanto a potencia, tipo de conexión (estrella/triángulo) y características eléctricas.
- Espacio físico disponible y condiciones ambientales.
- Protecciones eléctricas adecuadas: como fusibles, térmicos o diferenciales.
- Necesidad de filtros EMI si hay riesgo de interferencias.
- Programación correcta de parámetros como rampa de aceleración, deceleración, frecuencia mínima y máxima.
Una mala elección o una instalación incorrecta puede anular todas las ventajas del sistema.

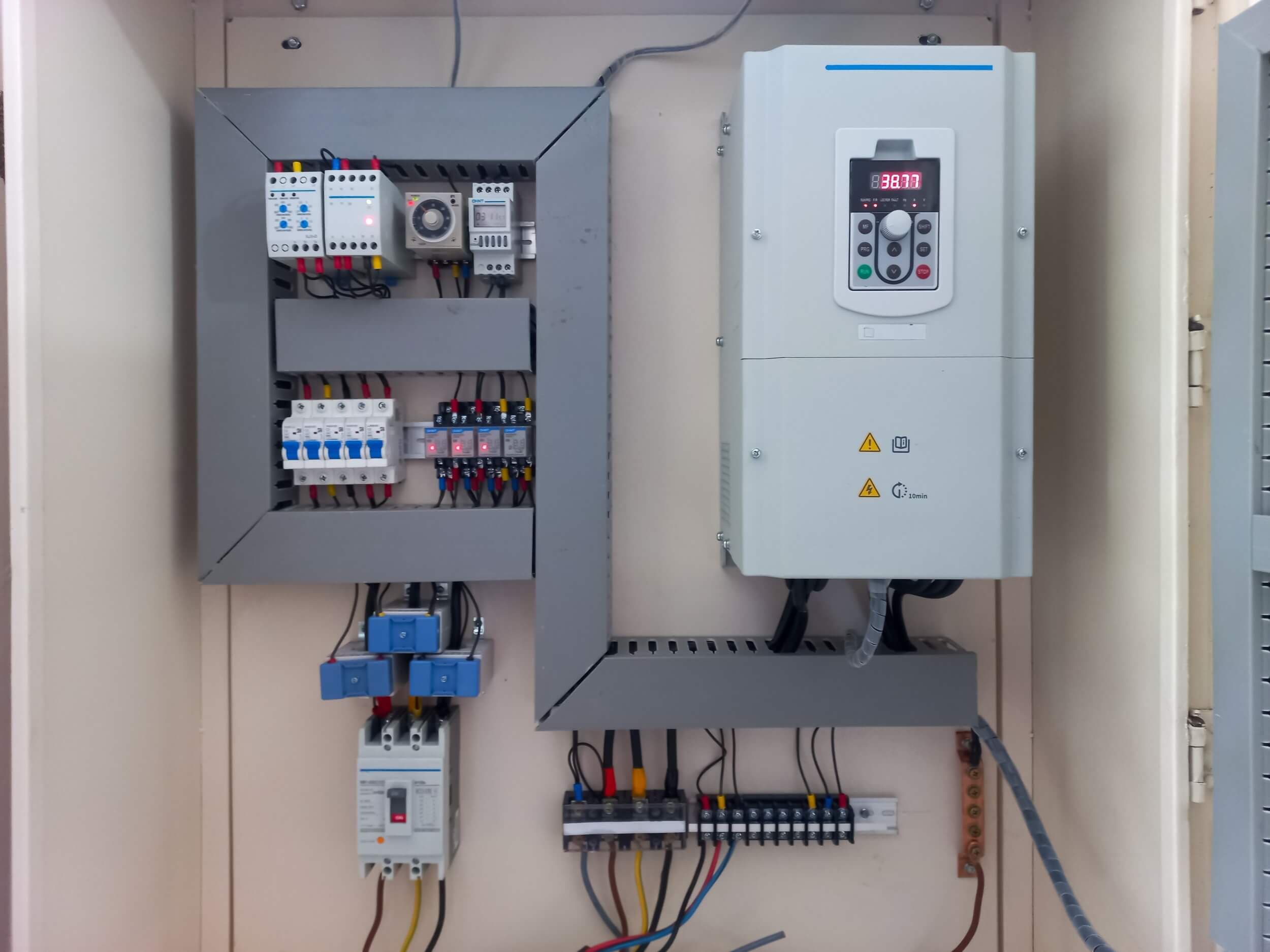

Ventajas empresariales del uso de variadores de frecuencia
El uso de variadores de frecuencia en la industria no solo tiene ventajas técnicas, sino que también impacta directamente en la cuenta de resultados. Algunos de los beneficios más destacados son:
- Reducción del consumo energético: al ajustar la velocidad del motor al mínimo necesario.
- Menor desgaste de los equipos: al evitar arranques bruscos y mantener un funcionamiento más suave.
- Mayor vida útil del motor.
- Mejor control del proceso productivo: más precisión y menor variabilidad.
- Reducción de costes de mantenimiento.
- Cumplimiento de normativas de eficiencia energética.
Todo esto se traduce en ahorros importantes a medio y largo plazo, especialmente en instalaciones con un gran número de motores eléctricos.
Cómo una asesoría energética puede ayudarte a elegir el variador adecuado y reducir consumos
Aunque instalar un variador de frecuencia puede parecer sencillo, elegir el modelo correcto y configurarlo bien requiere conocimiento técnico. Aquí es donde una consultoría energética puede marcar la diferencia.
Contar con expertos que analicen tu instalación, identifiquen oportunidades de mejora y recomienden los equipos más adecuados garantiza un ahorro real. Además, muchas veces se pueden aprovechar subvenciones o planes de eficiencia energética que no siempre son conocidos. También es común que haya margen de mejora en otros elementos del sistema, como la iluminación, los sistemas de climatización o la monitorización del consumo.
ElectryConsulting ofrece un servicio integral que te permite maximizar el rendimiento de tus instalaciones eléctricas y reducir tu factura sin necesidad de grandes inversiones.
Optimiza tus procesos industriales y reduce costes con inteligencia
A lo largo del artículo hemos visto cómo el variador de frecuencia se ha convertido en una herramienta imprescindible en la gestión energética moderna. No solo permite controlar con precisión la velocidad de los motores eléctricos, sino que reduce el consumo energético, prolonga la vida útil de los equipos y mejora la eficiencia general de cualquier proceso productivo. Su instalación, aunque técnica, representa una inversión que se recupera rápidamente gracias al ahorro conseguido.
En ElectryConsulting te ayudamos a sacar el máximo partido a tu instalación eléctrica. Nuestra consultoría energética te ofrece un análisis personalizado, asesoramiento técnico y acompañamiento en todo el proceso para que tu empresa gane en eficiencia y competitividad. ¿Estás listo para dar el paso hacia una gestión energética más inteligente y rentable?
